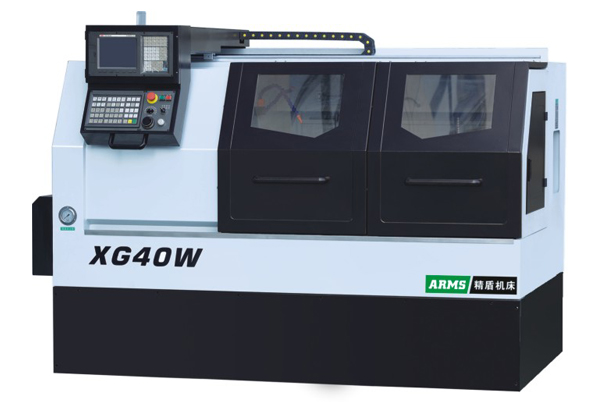

主要技術參數
參數表 | ||
床身上最大回轉直徑 | mm | Φ360 |
過拖板最大回轉直徑 | mm | Φ180 |
最大Z向行程 | mm | 355 |
最大X向行程 | mm | 480 |
快速移動速度 | m/min | X:30 Z:30 |
主軸通孔直徑 | mm | Φ48 |
主軸電機功率 | kw | 5.5變頻 |
主軸轉速 | rpm | 200-3000 |
刀桿截面積 | mm | 20*20 |
X向、Z向電機扭矩 | nm | X:7.7 Z:7.7 |
X向、Z向電機聯接方式 | 直聯 | |
X向、Z向絲桿規格 | X:3210 Z:4010 | |
X向、Z向滾珠線軌規格 | X:30 Z:35 | |
彈簧夾頭規格 | Φ56夾頭/M48拉管 | |
卡盤規格(選配) | mm | Φ200/Φ160 |
尾座套筒錐度 | mt | NO.4 |
重復定位精度 | mm | 0.003 |
定位精度(機床精度) | mm | 0.01 |
冷卻水泵功率 | W | 120 |
機床重量 | kg | ≈2000 |
機床外形尺寸(長*寬*高) | mm | ≈2150*1650*1750 |
主要配置
主要配置 |
北京凱恩帝總線絕對值伺服系統(或選用臺灣新代) |
樹脂砂鑄件(國產) |
主軸(國產或選用臺灣) |
滾珠絲桿(國產或選用臺灣) |
自動潤滑系統(國產) |
絲桿專用軸承(進口) |
直線導軌(臺灣) |
氣動夾緊(或選用液壓夾緊及卡盤夾緊) |
四工位電動刀架+排刀架 |
主電機(國產四極電機) |
主要電器元件(施耐德) |
高剛性硬軌尾座(手動/氣動/液壓可選) |
可根據用戶需求進行各項選配 |

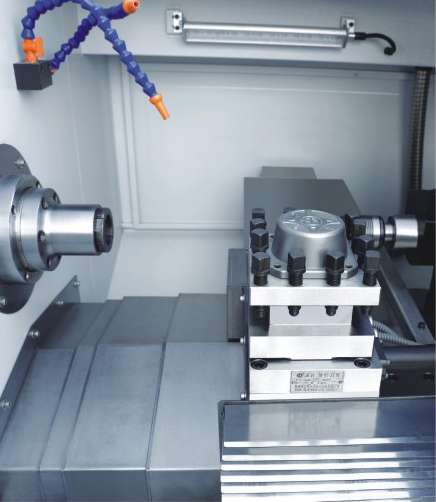

局部展示
