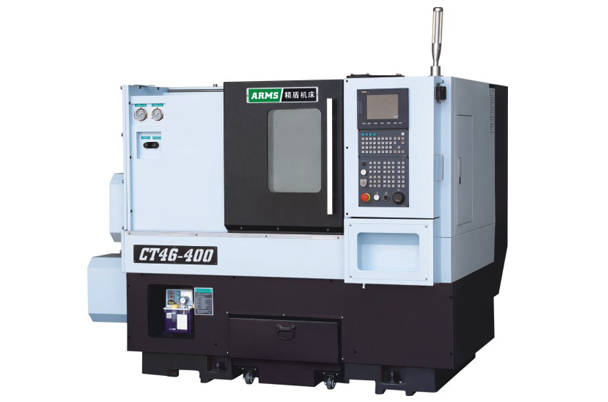

CT46-400斜床身車銑復合刀塔機

主要技術參數

參數表
CT46-400(車銑)
最大旋徑 mm Φ460
最大加工徑和長度 mm Φ330×380mm
棒料作業能力 mm Φ45
主軸轉數 rpm 35-5000
主軸端形式 ASA A2-5
主軸通孔 mm Φ56
行程(X/Z) mm 180/380
快速進給速度 m/min 30/30
刀具工位數 EA 12
動力刀座規格 BMT55 ER25
鏜刀桿直徑 mm Φ32
刀位刀體尺寸 mm 25×25
X向、Z向絲桿規格 X:3210 Z:4010
X向、Z向線軌規格 X:35 Z:35
尾座體行程 EA 265
尾座套筒錐孔 mm MT4
尾座套筒行程 mm 90
主軸電機(連續/30) kw 5.5/7.5
雙向定位精度(機床精度) mm 0.008
單向重復定位精度 mm 0.003
潤滑泵 W/C 20
冷卻泵 kw 0.45
電源容量 kVA 11
卡盤尺寸 inch 6寸
機械總重量 Kg 3200
機床外形尺寸(長*寬*高) mm 2200*1900*1700

主要配置

主要配置
項目 品牌 產地
數控系統 新代6TA-E 臺灣
總線伺服驅動器 新代原裝 臺灣
X、Z軸絕對值伺服電機 新代原裝 臺灣
伺服主電機(7.5KW-1000) 阿爾法 深圳
A2-6主軸 NSK軸承 日本
線軌 THK 日本
滾珠絲桿(C3級) 銀泰 臺灣
絲桿軸承 NSK/NTN 日本
主要電器元件 施耐德 德國
852中空回轉油缸 倍得福 國產
8寸中空液壓三爪卡盤 倍得福 國產
2.0千瓦臺灣花鍵泵液壓站 精盾特制
冷卻水泵450W 諾克 臺資
自動潤滑泵(齒輪泵) 勝祥 臺資
內防護罩 中部 臺資
絲桿聯軸器 弘旺 臺灣
100-8T伺服刀塔(25刀方) 丞鑫 臺灣
熱交換器 精沃 國產
液壓尾座 精盾特制
配西門子808D系統,X、Z軸電機和驅動器為西門子原裝
配三菱E80A系統,X、Z軸電機和驅動器為三菱原裝
配FANUC 0i TF系統,X、Z軸電機和驅動器為FANUC原裝

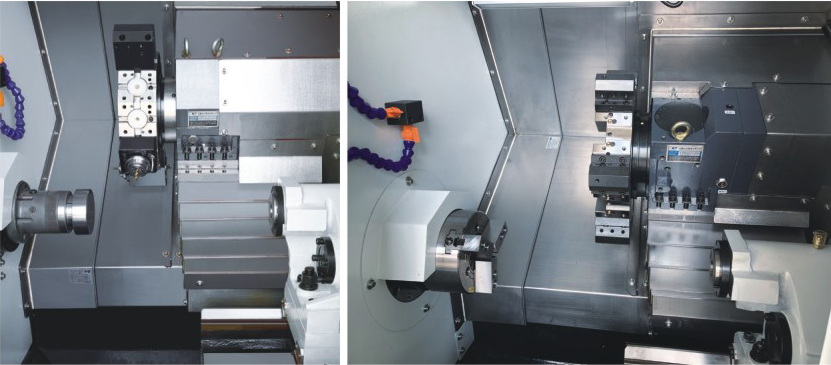

局部展示
